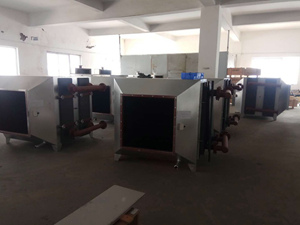

一、翅片管冷器综述

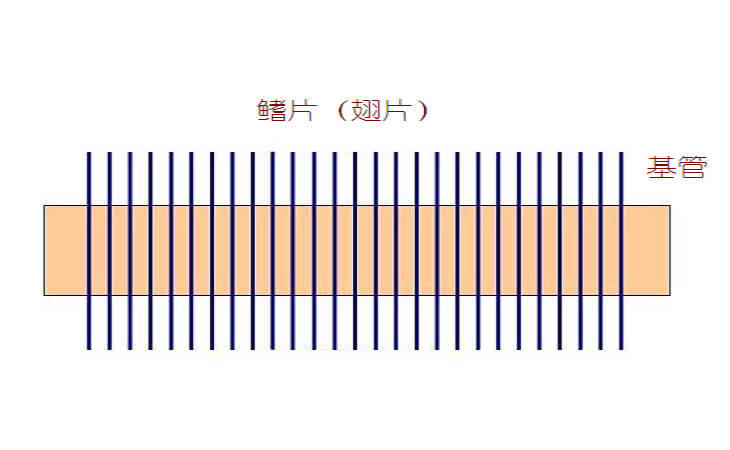

为了提高换热效率,通常在换热管(基管)的表面通过加翅片,增大换热管的外表面积(或内表面积),从而达到提高换热效率之目的。这种在基管表面规则布置了翅片的换热管即是通常所谓的翅片管(鳍片管)。

力强环保 力强环保

形如鲨鱼的鳍片(翅片),因此称为“鳍片管”、“翅片管”。

二、翅片管的主要性能要求

翅片管作为换热元件,长期工作于高温烟气的工况下,如用于炉窑烟气换热的翅片管其运行工况恶劣,烟气高温有颗粒物且有不同程度腐蚀性,此类工况要求翅片管应具有很高的性能指标。通常,翅片管的性能主要包括以下方面参数:

1).防腐性能(Anti-corrosion)

2).耐磨性能(Anti-wear)

3).低的接触热阻(lower contact resistance)

4).高的稳定性(Higher Stability)

5).防积灰能力

三、翅片管生产技术现状

1、套装翅片管

套装翅片工艺是预先用冲床加工出一批单个的翅片,然后用人工或机械方法,按一定的翅距,靠过盈将翅片套装在管子外表面上,这是最早的一种加工翅片管的方法。

2、镶嵌式螺旋翅片管

镶嵌式螺旋翅片管是在钢管上预先加工出一定宽度和深度的螺旋槽,然后在车床上把钢带镶嵌在钢管上。在缠绕过程中,由于有一定的预紧力,钢带会紧紧地勒在螺旋槽内,从而保证了钢带和钢管之间有一定的接触面积。为了防止钢带回弹脱落,钢带的两端要焊在钢管上。为了便于镶嵌,钢带和螺旋槽间应有一定的侧隙。如果侧隙过小,形成过盈,则镶嵌过程难以顺利进行。此外,缠绕的钢带总会有一定的回弹,其结果使得钢带和螺旋槽底面不能很好的接合。

3、钎焊螺旋翅片管

钎焊螺旋翅片管的加工分两步进行。首先,将钢带平面垂直于管子轴线按螺旋线方式缠绕在管子外表面上,并把钢带两端焊在钢管上固定,然后为消除钢带和钢管接触处的间隙,用钎焊的方法将钢带和钢管焊在一起。

4、高频焊螺旋翅片管

高频焊螺旋翅片管是目前应用最为广泛的螺旋翅片管之一,现广泛应用于电力、冶金、水泥行业的余热回收(气气换热器、气水换热器)以及石油化工等行业。高频焊螺旋翅片管是在钢带缠绕钢管的同时 ,利用高频电流的集肤效应和邻近效应,对钢带和钢管外表面加热,直至塑性状态或熔化,在缠绕钢带的一定压力下完成焊接。这种高频焊实为一种固相焊接。它与镶嵌、钎焊(或整体热镀锌)等方法相比,无论是在产品质量(翅片的焊合率高,可达95%),还是生产率及自动化程度上,都是更为先进。

5、三辊斜轧整体型螺旋翅片管

三辊斜轧整体型螺旋翅片管其生产原理为:在光管内衬一芯棒,经轧辊刀片的旋转 带动,无缝钢管通过轧槽与芯头组成的孔腔在其外表面上加工出翅片。这种方法生产出的翅片管因基管与外翅片是一个有机的整体,因而不存在接触热阻损失的问题,具有较高的传热效率。三辊斜轧法与焊接法相比,该生产线具有生产效率高,原材料耗用低,且生产的翅片管换热率高等优点。

目前三辊斜轧整体型螺旋翅片管技术已成功应用于翅片为铜、铝的单翅片管或复合翅片管,或钢质的低翅片管;钢质整体型翅片管目前市场上多见为低翅片管,整体型高翅片管其材质多为铝、铜等,一般是冷轧成型。

四、翅片管的分类

翅片管的种类很多,而且还在不断涌现新的品种。大体上可按下述几个方面进行分类:

1、按加工工艺分类

1)、轧制成型翅片管(extruded fin tube);2)、焊接成型翅片管(高频焊翅片管、埋弧焊翅片管);3)、滚压成型翅片管;4)、套装成型翅片管;5)、铸造翅片管;6)、张力缠绕翅片管;7)、镶片管。

2、按翅片形状分类

1)、方翅管(Square finned tube);2)、圆形翅片管;3)、螺旋翅片管(spiral finned tube);4)、纵向翅片管(Longitudinal Finned Tube)5)、波纹形翅片管;6)、螺旋锯齿状翅片管(Helical Serrated Finned Tubes);7)、针状翅片管;8)、整体板状翅片管(板翅);9)、内翅片管(inner finned tube)。等等。

3、根据翅片管的翅片材质是否与基管材质相同分类:

1)、单金属翅片管;2)、双金属复合翅片管

其中,单金属翅片管按材质继续细分为:铜翅片管、铝翅片管、碳钢翅片管、不锈钢翅片管、铸铁(铸钢)翅片管等。

4、按用途分类

1)、空调用翅片管;2)、空冷用翅片管;3)、锅炉:水冷壁,省煤器,空预器分别使用的翅片管;4)、工业余热回收用翅片管;5)、其他特种用途翅片管等。

五、图片展示

力强环保 力强环保

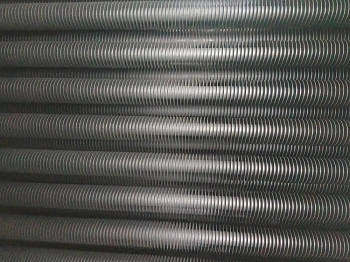

↑ 轧铝双金属复合翅片管:碳钢基管,铝翅片 ↑ 高频焊碳钢螺旋翅片管 ↑ 由高频焊不锈钢螺旋翅片管制作的气水换热器
力强环保 力强环保 力强环保

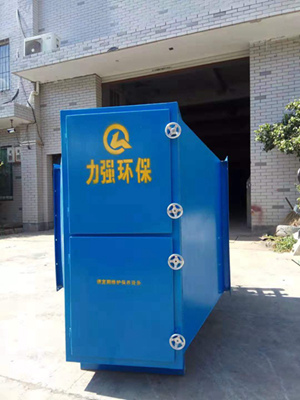

↑ 由高频焊碳钢螺旋翅片管制作的翅片管式冷却器 ↑ 由高频焊碳钢螺旋翅片管制作的气水换热器 ↑ 由高频焊碳钢螺旋翅片管制作的气水换热器
力强环保

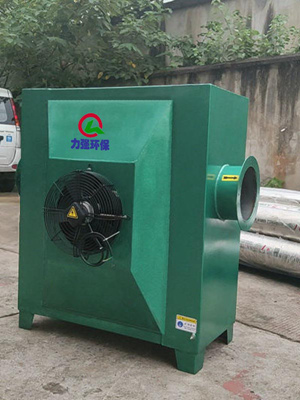

↑ 由高频焊碳钢螺旋翅片管制作的风冷式冷却器 ↑ 由高频焊碳钢螺旋翅片管制作的气水换热器
