变频器、变频控制柜

一、变频器简介

变频器（英文Variable-frequency Drive，简称VFD）是应用变频技术与微电子技术的原理，通过改变电机工作电源频率的方式来控制交流电动机的电力控制设备。

二、变频器节能原理

为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。电机不能在满负荷下运行，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费，在压力偏高时，可降低电机的运行速度，使其在恒压的同时节约电能。 当电机转速从N1变到N2时，其电机轴功率（P）的变化关系如下：

P2/P1=（N2/N1）3，由此可见降低电机转速可得到立方级的节能效果。

（1）动态调整节能:

迅速适应负载变动，供给最大效率电压。变频调速器在软件上设有5000次/秒的测控输出功能，始终保持电机的输出高效率运行。

（2）通过变频自身的V/F功能节能:

在保证电机输出力矩的情况下，可自动调节V/F曲线。减少电机的输出力矩，降低输入电流，达到节能状态。

（3）变频自带软启动节能:

在电机全压启动时，由于电机的启动力矩需要，要从电网吸收7倍的电机额定电流，而大的启动电流即浪费电力，对电网的电压波动损害也很大，增加了线损和变损。采用软启动后，启动电流可从0--电机额定电流，减少了启动电流对电网的冲击，节约了电费，也减少了启动惯性对设备的大惯量的转速冲击，延长了设备的使用寿命。

（4）提高功率因数节能:

电动机由定子绕组和转子绕组通过电磁作用而产生力矩。绕组由于其感抗作用。对电网而言，阻抗特性呈感性，电机在运行时吸收大量的无功功率，造成功率因数很低。

三、图片展示

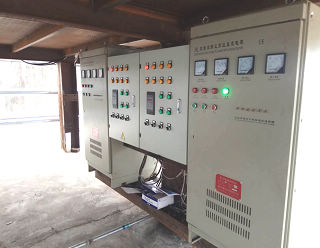

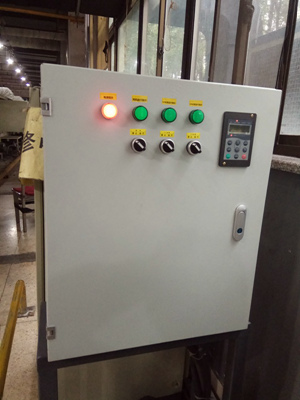

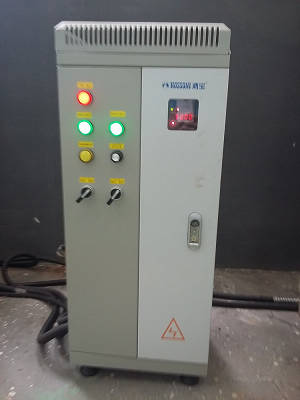

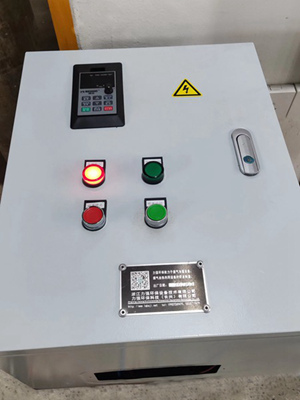

工程实践中，经常将现场多项电气控制集成在一个控制箱内，如引风机、泵、风门、电磁阀等用电设备的电气控制。

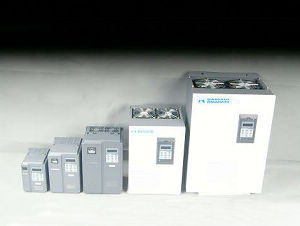

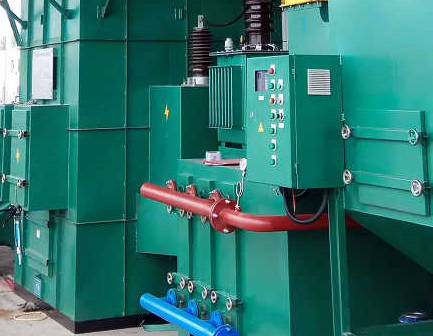

↑上海鸿宝变频器	↑ 集成了引风机、泵、阀、冷却塔、温控的电气控制，并与高压电源及生产设备实现电气联锁。
↑集成了引风机和水泵的电气控制
