烟气余热回收利用设备

产品类别:节能设备及工程

发布日期:2015-05-13

发布作者:浙江力强环保设备技术有限公司

相关链接: 气气换热器气水换热器翅片管式冷却器热管换热器

详细信息:烟气余热回收利用设备
一、综述

工业排放的废烟气含有大量热能,废烟气排放到大气中既浪费了能源又污染了环境。烟气余热回收的原理,就是利用换热器从排放的废烟气中提取热能,用以产生热风、热水或蒸汽,从而实现节能之目的。

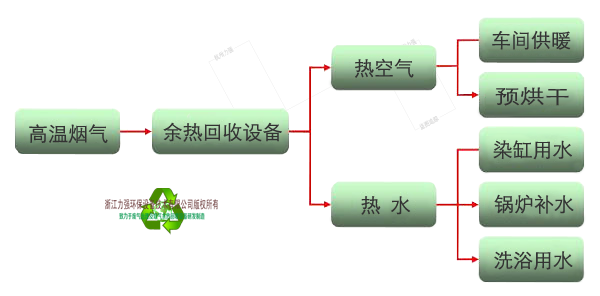

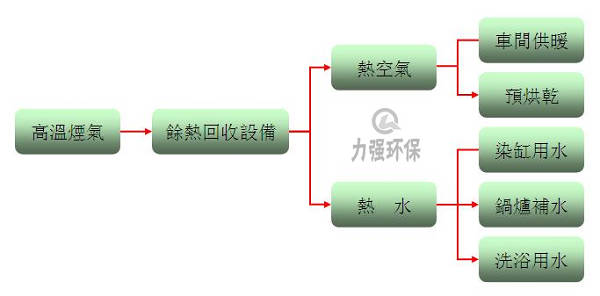

二、余热回用方式及烟气余热利用设备

LQYR-Q系列烟气余热回收设备(气气换热器),采用“气-气”换热方式从高温废烟气中提取热能,产生新热空气用于生产或供暖需要。核心设备为热管式换热器,针对诸多废烟气中含有冷凝油污及颗粒物(如印染定型机废气含有纤维性粉尘、燃煤锅炉尾气含有颗粒性粉尘)的情况,余热回收设备内部换热管采用可拆卸式设计。当换热管(翅片)上积聚油污和粉尘时,可方便拆卸清洗,以确保换热器换热效率持续稳定,并减小排气阻力。

LQYR-S系列烟气余热回收设备(气水换热器),采用“气-水”换热方式从高温废烟气中提取热能,产生热水用于锅炉补水或用于生产工序,也可以用于生活用洗浴热水。换热单元采用可轻便抽取的翅片管束,可定期抽取换热单元清洗积垢及粘附的油污、毛絮。换热单元采用模块化组合,可根据需要增减换热单元。

烟气余热回收 烟气余热回收

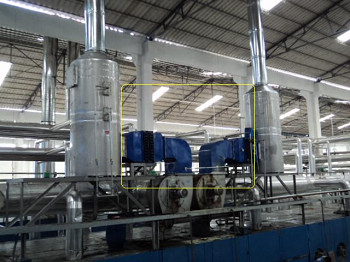

气-气余热回收设备

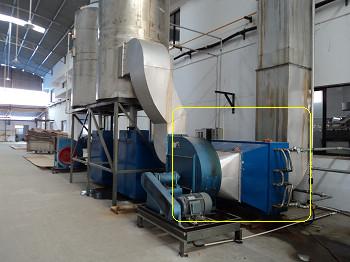

气-水余热回收设备

专利号:ZL 201220743863.4    ZL 201020240357.4      ZL 201130057489.3

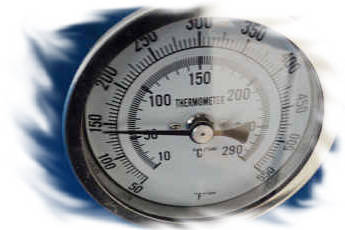

气-水余热回收,图示为烟温经换热后降低到约60摄氏度(140华氏度)。回收废气热能产生热水,同时废气降温,可作为定型机废气治理系统的冷却单元。 气-水余热回收,图示为20℃冷水经换热后产生热水温度约45℃。热水温度决定于进水温度、水流量、换热面积、换热方式以及烟气侧工况。

气-水换热,置于高温废气处理设施前端,回收废气热能产生热水,同时降低废气温度,以减少后段废气污染治理设备的水汽排放。
