烘干机废气余热回收利用工程

产品类别:节能设备及工程

发布日期:2009-10-10

发布作者:浙江力强环保设备技术有限公司

相关链接: 烟气余热回收定型机余热回收热管及热管换热器

详细信息:烘干机废气余热回收利用工程
一、综述

烘干机废气余热回收利用方式同烟气余热回收,可以采用气气换热或气水换热方式。 综合考虑改造成本(设备、管路及人工),通常采用气气换热,产生热空气用于烘箱补风。

二、烘干机余热回收原理

(1)气气换热

通过烘干机废气余热回收设备(气气换热器),利用烘箱排放的废热气体预热新空气,预热后的新空气由管路进入烘箱,实现节能之目的。新热空气进入烘箱无需加装鼓风机, 藉由烘箱内负压吸入,实现烘箱补风动态平衡。余热回收系统自身能耗为零,余热回收设备内部换热器件可轻便拆卸清洗。

(2)气水换热

经过气气方式余热利用的废气,可采用气水换热方式进一步回收废气热能, 或烘干机临近生产工序需要热水的情况也可以直接选用气水换热方式。

通过烘干机废气余热回收设备(气水换热器),利用水作为介质回收废气热能,产生热水用于生产或生活所需,藉此实现节能之目的。

三、图片展示

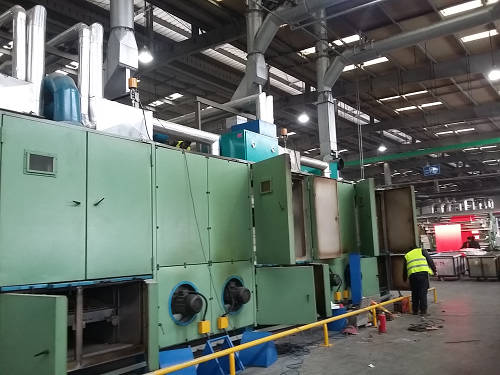

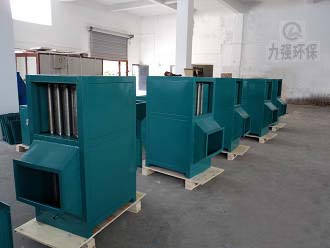

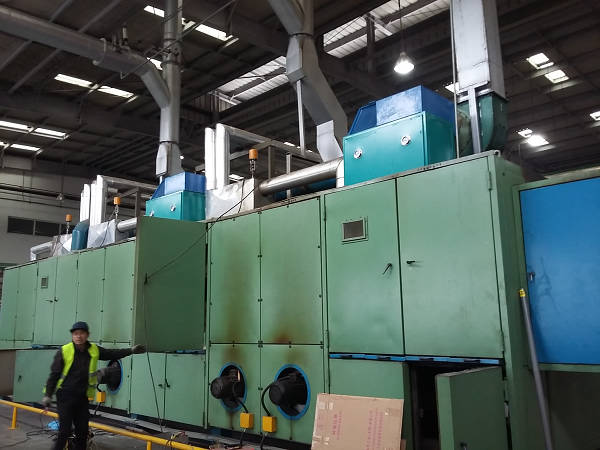

烘干机余热回收 烘干机余热回收
烘干机余热回收 烘干机余热回收

↑以上为气气换热方式

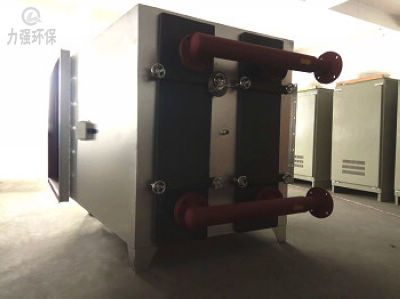

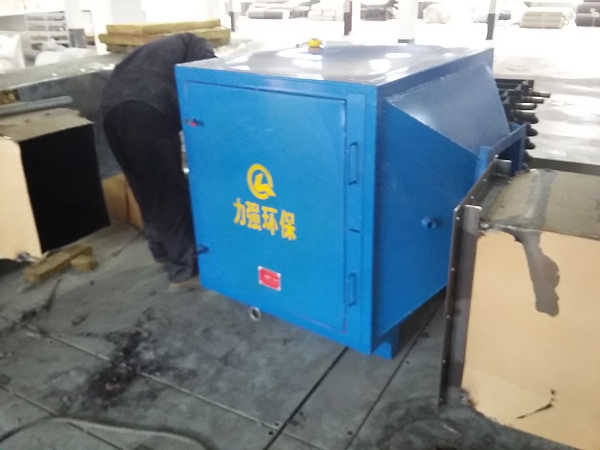

烘干机余热回收 烘干机余热回收
烘干机余热回收 烘干机余热回收

↑以上为气水换热方式
