详细信息:喷淋洗涤塔结构、净化原理及应用。

相关专利:ZL201921383898X、ZL2019214460140

相关链接染整废气多级治理系统定型机废气净化-喷淋洗涤压铸废气治理工业粉尘治理油水分离器印花车间废气治理

手机扫码浏览本页

一、不锈钢喷淋塔结构

喷淋塔由塔体、填料、液体分布器、气水分离器、喷淋系统、循环水泵、循环水箱、进风口、出风口、观测孔、检修孔、加药及电控系统组成。

喷淋洗涤塔



填料塔底部装有填料支承板,填料以乱堆方式放置在支承板上。喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。塔内顶部设有气水分离器,如丝沫除雾器、旋流板除雾器。喷淋液循环使用,喷淋液蒸发消耗时,位于塔底的循环水箱设有喷淋液补充装置。

力强环保 力强环保

二、喷淋塔应用

喷淋塔广泛应用于纺织、化工、电子、食品、电镀、冶金、机械制造等行业工艺排放的酸碱废气及含尘尾气的净化处理。喷淋洗涤塔的材质可根据运行工况合理选用碳钢、不锈钢或PP材料。力强环保LQPL系列不锈钢喷淋塔,特别适宜于高温、高湿、易燃、易爆的尾气治理工程。

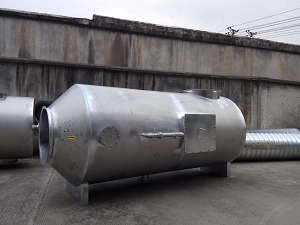

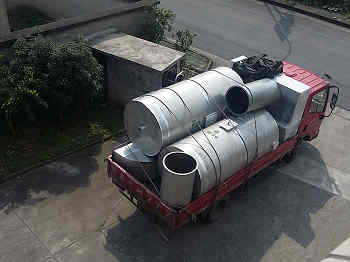

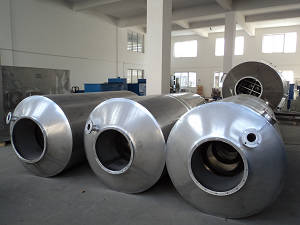

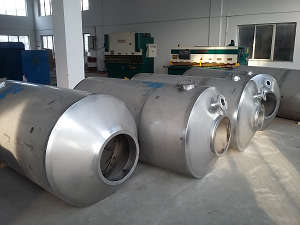

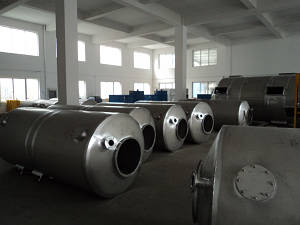

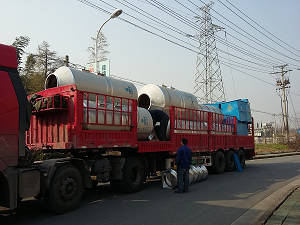

三、力强环保不锈钢喷淋塔图片展示

力强环保 力强环保 力强环保
力强环保 力强环保 力强环保
力强环保 力强环保 力强环保
力强环保 力强环保 力强环保
