一、定型机废气净化项目综述

定型机废气中含有有机油分、染料、染料助剂、润滑油、纤维类颗粒物等污染物质, 其化学成分主要为醛、酮、烃、脂肪酸、醇、酯、内酯、杂环化合物、芳香族化合物等。

根据相关资料,通常每台定型机排放颗粒物浓度为150-250mg/m³,排放染整油烟浓度为40-80mg/m³,VOCs为1.68-12.58mg/m³。

目前定型机废气污染排放并无国家统一标准,除浙江江苏两省外,部分边远区域仍是参照执行GB16297-1996《大气污染物综合排放标准》限值要求。 即:颗粒物排放浓度和非甲烷总烃排放浓度限值均为120mg/m³。 这些区域以棉、麻等为主的织物热定型废气(主要污染成分为颗粒物),可采用喷淋处理工艺。

二、定型废气的危害

定型废气吸入人体可以直接损害呼吸道粘膜,对人体呼吸道和肺部有一定的刺激作用,降低人体免疫功能, 使人出现呛咳、胸闷、气短症状,气道收缩,呼吸阻力增加。

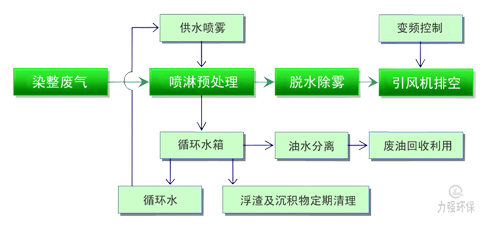

三、定型机废气治理工艺流程图-喷淋洗涤

力强环保

四、LQDF喷淋净化器结构及净化原理

定型机油烟净化

LQDF喷淋净化器结构示意图

LQDF系列定型机废气治理专用喷淋净化器工作原理: 定型废气进入废气净化器,在导流区经缓流、均流、扩散后进入喷淋洗涤区, 废气在喷淋区与高压水雾逆流冲击,废气中的有害气体、纤维、尘、油雾被水雾捕集后经净化器底部 排水口流入油水分离器(循环水箱)。经喷淋净化降温后的气体由喷淋区 进入脱水去雾区,去雾后的洁净气体从净化器顶部经排气筒达标排空。

力强环保

LQDS系列油水分离水箱

本系统具备可升级的优点,当排放限值严格时可在喷淋后端加装LQJD型高压静电式油烟净化设备, 构成喷淋+高压静电两级处理工艺。详情参阅:定型机油烟废气高压静电处理系统

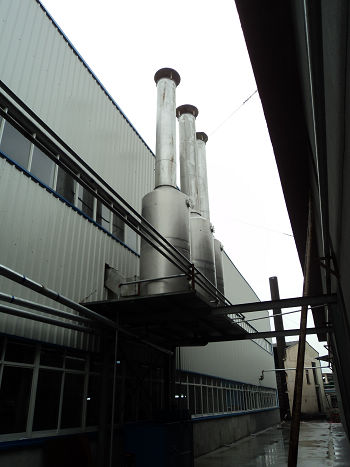

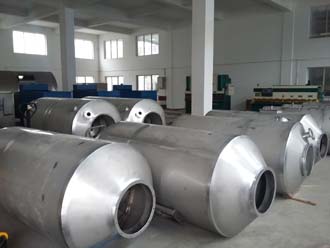

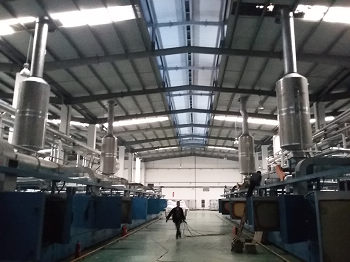

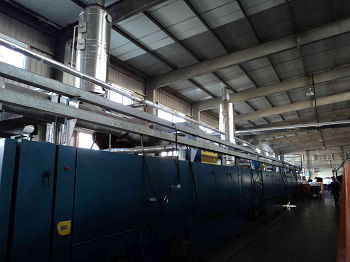

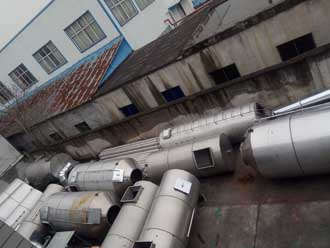

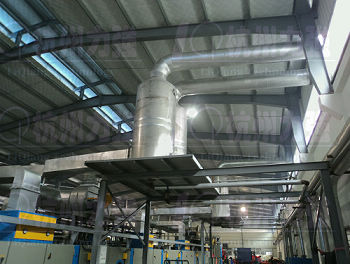

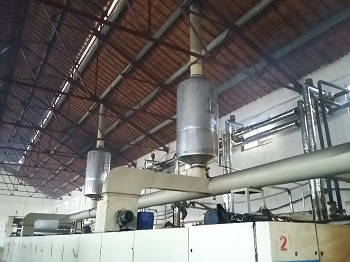

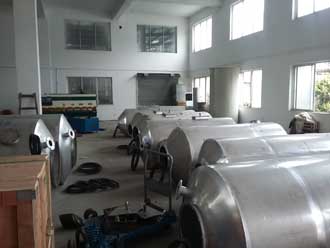

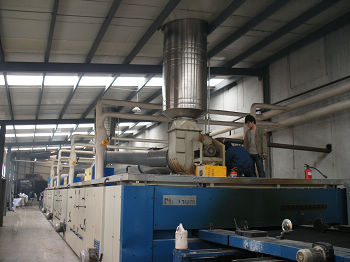

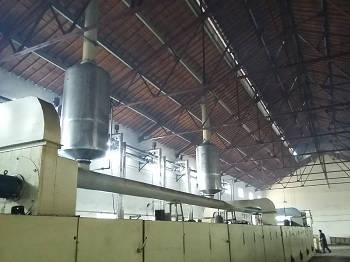

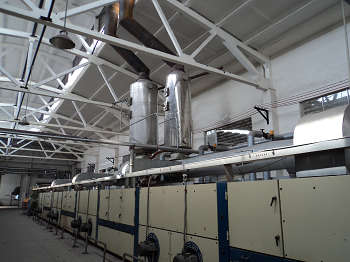

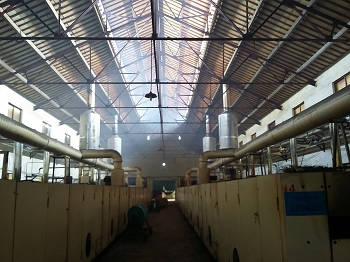

五、定型机废气治理工程图片展示

力强环保 力强环保 力强环保
力强环保 力强环保 力强环保
力强环保 力强环保 力强环保
力强环保 力强环保 力强环保
