详细信息:染整定型机油烟废气多级净化治理系统。

相关专利:ZL2019214460140

ZL2013203450877、ZL2018207915185、

ZL2018208305389、ZL2019213834813、

ZL2019213664812、ZL2019213837648、

ZL201921383898X、ZL2019214354029、

相关链接定型机废气治理-高压静电定型机废气治理-喷淋洗涤定型机废气排放标准DB33/962-2015

手机扫码阅读本页

一、定型机废气净化系统综述

纺织印染业定型机废气治理项目是一项多收益工程,项目实施后在提高小区环境质量、改善车间工作环境等方面可产生长远的社会效益。同时通过废气治理工程的实施,可以回收烟气中的废油,产生一定的经济效益。

1、定型机废气成分

定型机是纺织印染后整理的关键设备。在布料热定型过程中温度较高,因此定型机烘房中产生大量的高温气体,高温气体中含有有机油分、染料、染料助剂、润滑油、纤维类颗粒物等污染物质。其主要成分为醛、酮、烃、脂肪酸、醇、酯、内酯、杂环化合物、芳香族化合物。

根据相关资料,通常每台定型机排放颗粒物浓度为150-250mg/m³,排放染整油烟浓度为40-80mg/m³,VOCs为1.68-12.58mg/m³。

2、定型机废气危害

定型机油烟废气吸入人体可以直接损害呼吸道粘膜,对人体呼吸道和肺部有一定的刺激作用,降低人体免疫功能,使人出现呛咳、胸闷、气短症状,气道收缩,呼吸阻力增加。油雾挥发在大气中不易溶于水,不会随着雨水降落到地面,而将漂浮在空中,形成长期的污染源。同时定型机油烟废气挥发在大气中的分子团可吸入颗粒物成分很复杂,并具有较强的吸附能力,是多种污染物的"载体"和"催化剂",有时能成为多种污染物的集合体,它与其他可挥发性有机物一道,是空气中光化学反应(污染)的源头。

3、定型机废气治理标准

定型机油烟废气达标排放目前尚无国家标准,2006年绍兴市的"染整行动"为国内印染定型机废气治理提供了借鉴的案例。绍兴县对印染定型机废气治理设备的要求标准:定型机废气治理设备安装后,废气收集率应达到90%以上,总颗粒物的去除率应达到80%,油烟去除率应达到75%,对净化处理后的废水和废油有二次污染的防治措施,废油要能够回收利用,要节能、无二次污染。

⊙2013年,绍兴县率先对定型机油烟废气治理再次提高要求,并发布地方标准《印染行业定型机废气排放限值》,该标准已于2013年5月1日正式实施。标准规定:印染行业定型机废气最高允许排放颗粒物浓度不超30mg/m³,油烟浓度不超40mg/m³。

⊙2015年浙江省全国率先发布地方标准《纺织染整工业大气污染物排放标准》(DB33/962-2015)并于同年4月1日实施,标准要求:纺织染整工业生产设施废气排放最高允许排放颗粒物浓度不超10mg/m³,染整油烟排放浓度不超10mg/m³。

⊙2021年江苏省公布《纺织染整工业大气污染物排放标准(征求意见稿)》,标准要求:颗粒物排放浓度限值15mg/m³,油雾排放限值10mg/m³,非甲烷总烃排放限值20mg/m³。

二、LQJD系列油烟废气静电处理系统

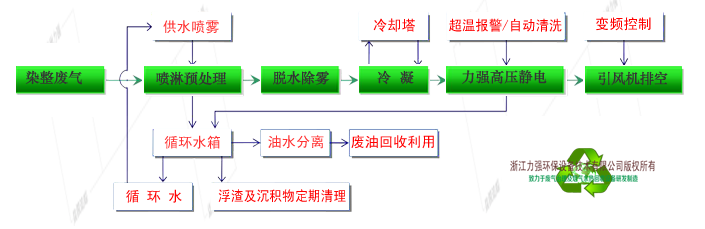

1、定型机废气净化工艺流程图

力强环保

2、喷淋预处理单元

力强环保

采用LQPL-W型喷淋净化器(专利产品)或喷淋洗涤塔作为本系统的第一级处理单元,利用高压冲击式喷淋原理去除废气中粒径2μm以上的颗粒物(毛絮)及粒径在1-2μm之间的油雾粒子,并能有效降低废气温度,以提升后段高压静电单元处理效果。喷淋预处理为循环用水,油水分离水箱容量约为2.0立方米,可将河水或染色废水作为循环水使用。

与干式预处理工艺(气-水换热器降低烟气温度)比较,该工艺能大幅度减轻人工清理毛屑过滤网及频繁清洗换热器的负担,减小系统阻力。且废气增湿后比电阻减小,更有利于二级静电单元对油雾的捕集。采用LQPL-W 型喷淋净化器作为第一级处理单元可免去系统火灾之虞,系统无需加装灭火阀。

3、脱水除雾单元【可选配置】

力强环保

采用LQCW型高效除雾器(专利产品)作为本系统的脱水除雾单元,能有效滤除气流中的水雾。LQCW型除雾器内部为金属填料,阻力小,可定期拆卸清洗。(注:本单元为可选配置)

4、冷凝单元【可选配置】

力强环保

采用翅片管式冷凝器作为本系统的第二级处理单元,利用气-水换热器进一步降低尾气温度,前段喷淋产生的大量水汽在此单元冷凝,由此减少系统末端水汽排放。(注:本单元为可选配置)

5、高压静电处理单元

力强环保

在电场作用下,空气中的自由离子要向两极移动,电压愈高、电场强度愈高,离子的运动速度愈快。由于离子的运动,极间形成了电流。开始时,空气中的自由离子少,电流较少。电压升高到一定数值后,放电极附近的离子获得了较高的能量和速度,它们撞击空气中的中性原子时,中性原子会分解成正、负离子,这种现象称为空气电离。

预处理后的定型机废气经过高压静电场时被电离,油雾粒子与负离子结合带上负电后,趋向阳极表面放电而沉积。同时,放电产生的臭氧和等离子体能有效的消除废气的恶臭气味。LQJD型高压静电式废气治理设备收尘极(阳极)采用不锈钢圆管制作,收尘极垂直布置以利于油污滴落到净化器底部废油收集区。

LQJD型油烟废气静电处理系统具有拉弧、过流、过压、过温等保护及报警功能,净化器内配置有辅助冲洗单元,电场具备自洁功能,基本实现免维护。

6、废油回收及水循环单元

力强环保

废油回收及水循环单元采用LQDS型油水分离器,捕集到有害气体、纤维、尘、油雾的循环水(污水)由一级喷淋净化器底部排水口汇入油水分离水箱。污水经过滤后,其中的中长纤维和较大体积的杂质被滤除。细碎纤维、尘在自然沉降作用下积聚于箱底。细小油珠则依靠自身浮力上浮到水面由自动刮油器提取。经沉淀、去油后的水(洁净水)再通过循环水泵供入喷淋净化器循环利用。

三、定型机废气净化设备治理效果

最高允许排放颗粒物浓度不超10mg/m³,油烟浓度不超10mg/m³。(注:《纺织染整工业大气污染物排放标准》浙江省地方标准 DB33-2015 )

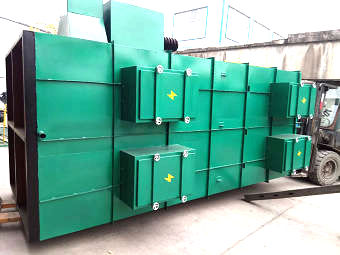

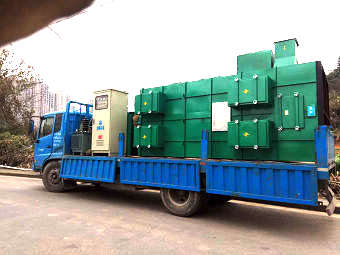

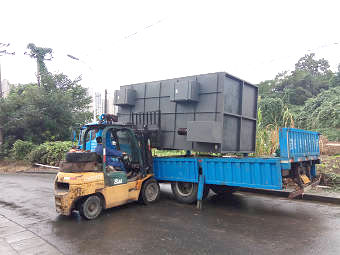

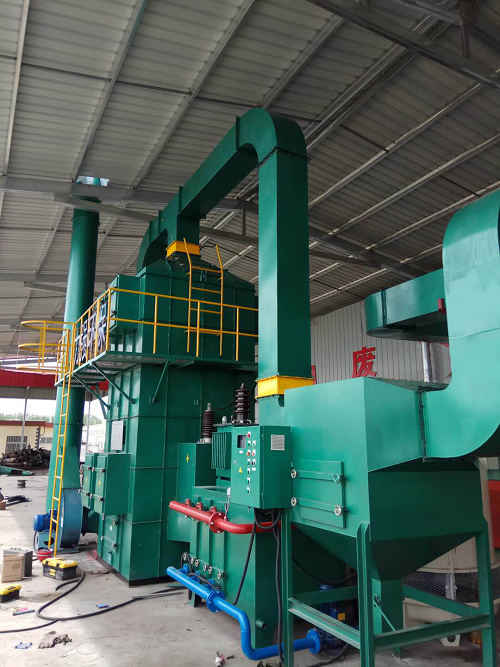

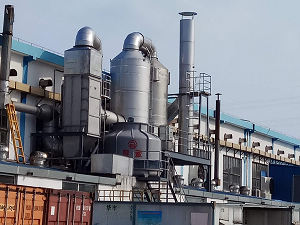

四、定型机废气净化设备图片展示

力强环保 力强环保 力强环保
力强环保 力强环保 力强环保
