详细信息:高压静电式油烟废气治理系统配套之恒流高压直流电源原理及电气图。

相关专利:ZL2019214354029、ZL2019213834813

相关链接高压静电式废气治理设备定型机废气净化-高压静电压铸废气治理高温烟气治理沥青废气治理垃圾热解焚烧炉尾气处理

手机扫码浏览本页

一、恒流高压直流电源简介

恒流高压直流电源简称“高压恒流源”,其控制原理是一种“电流源”,主控量是“电流”,即电源输出电流的大小与负载的大小无关。该电源应用于电除尘器系统(高压静电式油烟净化设备、高压静电式废气治理设备),与“电压源”相比具备以下优点:

其一,高压恒流源在静电式净化器上的供电特性呈“正反馈”关系,即电源输出电功率大小与静电式净化器所需电功率大小成正比。当静电式净化器内颗粒物、油烟浓度变大时,要保持净化效率不变则需要高压恒流源同步增大输出功率,由于恒流源输出电流恒定,则输出电压同步升高。高压恒流源的这种“正反馈”供电特性,使其适应工况能力强,运行稳定,且能长期保持较高净化效率。

其二,高压恒流源输出波形无畸变(采用L-C回路实现由电压源到电流源的变换)的特性能提高静电式净化器的运行电压、电流水平,并提高除尘器的工作效率。静电式净化器的机械特性(极间距、极线形式、极板形式等)在设备完工后基本恒定不变,因此其击穿电压(峰值电压)也基本恒定,在同样的峰值电压下,输出波形无畸变的电源其工作电压(平均电压)要高于波形有畸变的电源。

其三,由于高压恒流源输出电流的大小与负载的大小无关,故能承受瞬态、稳态的短路情况,且采用模块式并联结构,其可靠性更高,操作维修简单方便。

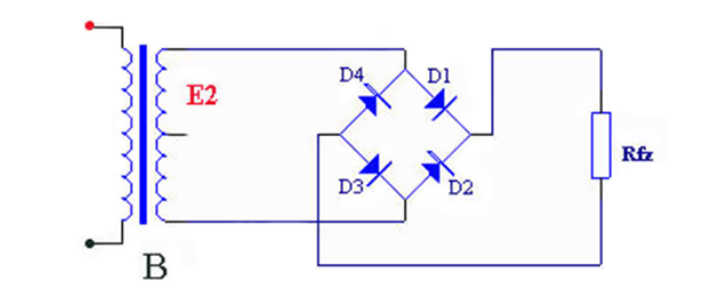

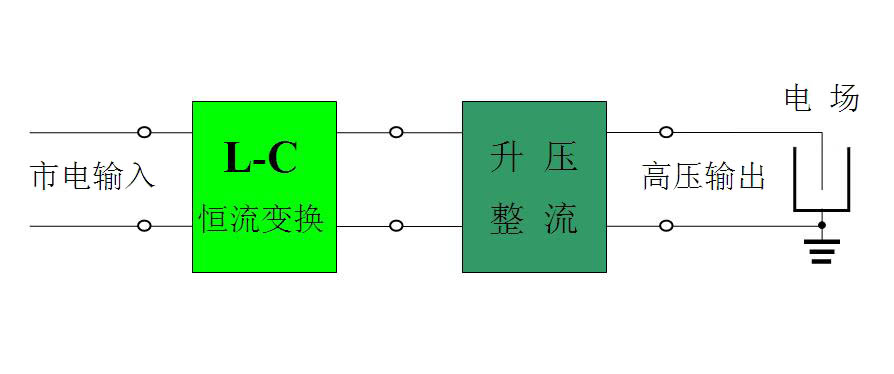

↑ L-C原理图 ↑ 桥式整流原理图

二、恒流高压直流电源规格参数

力强公司LQDY系列恒流高压直流电源由升压变压器、高压整流器、电控系统(电控柜)组成,配套应用于高压静电式油烟净化设备(电除尘器),为通过净化设备的烟尘(油烟、水雾)荷电和收集提供电场和电流。额定工作电压DC60kV,电流常用规格有100mA、150mA、200mA、250mA、300mA、400mA、500mA等,可根据设计要求制作更大输出电流及DC72kV电源。

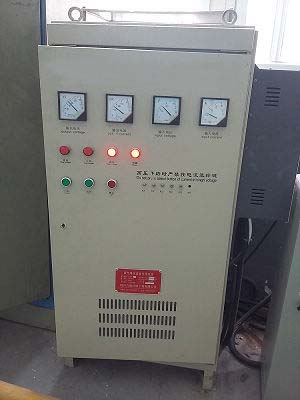

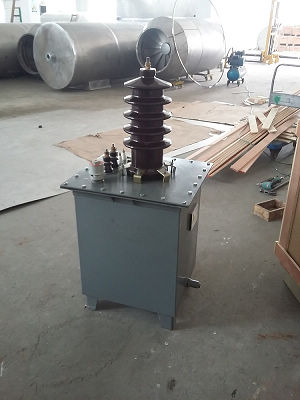

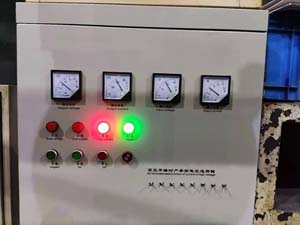

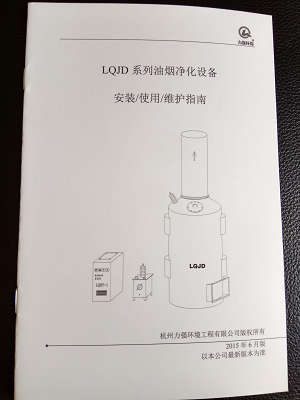

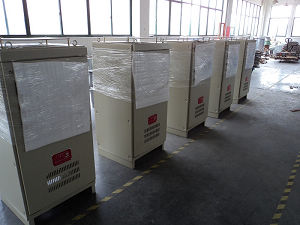

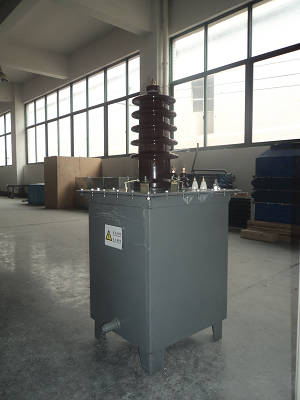

↑ 静电式油烟净化设备说明书 ↑ 电源控制柜 ↑ 高压发生器

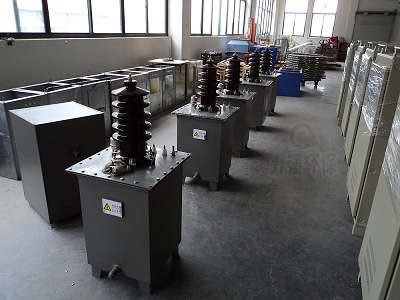

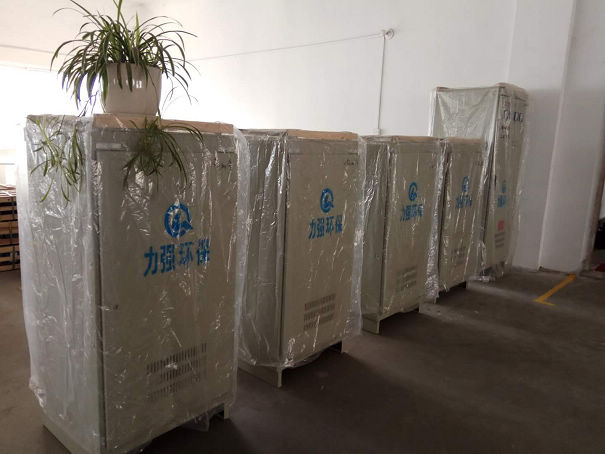

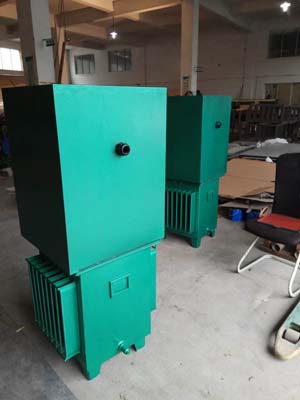

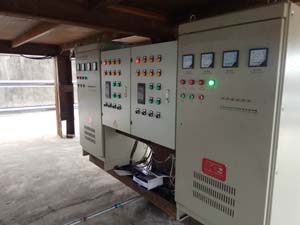

三、恒流高压直流电源图片展示

力强环保 力强环保 力强环保
