分离式及整体式热管换热器介绍

一、分离式热管换热器

1、分离式热管换热器工作原理

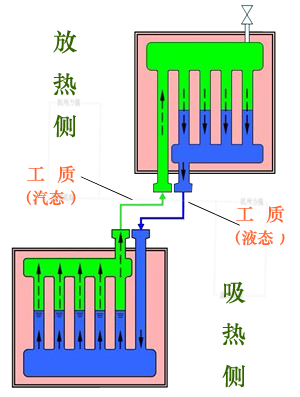

分离式热管也是利用工质的汽化-凝结来传递热量，只是将受热部分与放热部分分离开来，用蒸汽上升管与冷凝液下降管相联接，可应用于冷、热流体相距较远或冷、热流体绝对不允许混合的场合。其工作原理如图所示。

2、分离式热管换热器的基本结构

由通过热流体的换热器、冷流体的换热器及蒸汽上升管、冷凝液下降管组合而成。换热器主要由壳体和管束组成。壳体是一个钢结构件，它分别是热流体和冷流体的流通通道，壳体的上顶下底、两侧均设有内保温层。为了便于检修和观察积灰情况，及时清除积灰，接口处设有人孔，设备顶盖也可打开，用于检修和更换管束。每台壳体内均装有若干片彼此独立的管束。受热段和放热段相对应的各片管束通过蒸汽上升管和冷凝液下降管连接，构成各自独立的封闭系统。

3、分离式热管换热器的特点

（1）、装置的受热段和放热段可视现场情况而分开布置，可实现远距离传热，这就给工艺设计带来了较大的灵活性，也给装置的大型化、热能的综合利用以及热能利用系统的优化创造了良好的条件。

（2）、工作介质的循环是依靠冷凝液的位差和密度差的作用，不需要外加动力，无机械运行部件，增加了设备的可靠性，也极大地减少了运营费用。

（3）、放热段与受热段彼此独立，易于实现流体分割、密封、因而能适用于易燃易爆等危险性流体的换热，并且也可实现一种流体与多种流体的同时换热。

（4）、受热段与放热段管束可根据冷、热流体的性能及工艺要求选择不同的结构参数和材质，从而可有效地解决设备的露点腐蚀和积灰问题。

（5）、根据工艺要求，可以将流体顺、逆流混合布置，以适应较宽的温度范围。

（6）、系统换热元件由多片热管管束组成，各片之间相互独立，因此，其中一片甚至几片损坏或失效不会影响整个系统的安全运行。

二、整体式换热器特点

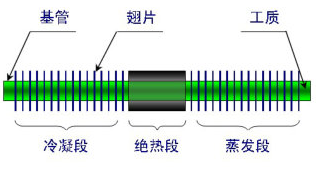

（1）、传热效率高，热管的冷、热侧均可根据需要采用高频焊翅片强化传热，弥补一般气-气换热器换热系数低的弱点。

（2）、有效地避免冷、热流体的串流，每根热管都是相对独立的密闭单元，冷、热流体都在管外流动，并由中间密封板严密的将冷、热流体隔开。

（3）、有效的防止露点腐蚀，通过调整热管根数或调整热管冷热侧的传热面积比，使热管壁温提高到露点温度以上。

（4）、有效的防止积灰，换热器设计可采用变截面结构，保证流体进出口等流速流动，达到自清灰的目的。

（5）、无任何转动部件，没有附加动力消耗，不需要经常更换元件，即使有部分元件损坏，也不影响正常生产。

（6）、单根热管的损坏不影响其它的热管，同时对整体换热效果的影响也可忽略不计。
